感光PCB（PrintedCircuitBoard）是現代電子設備不可或缺的核心組成部分，它起著電路支撐、信號傳導和電能傳輸的重要作用。當今電子產品的快速發展，對PCB品質和制作流程提出了更高的要求。本文將揭示感光PCB的制作流程，幫助您了解如何打造質量卓越的PCB，以滿足各種應用需求。

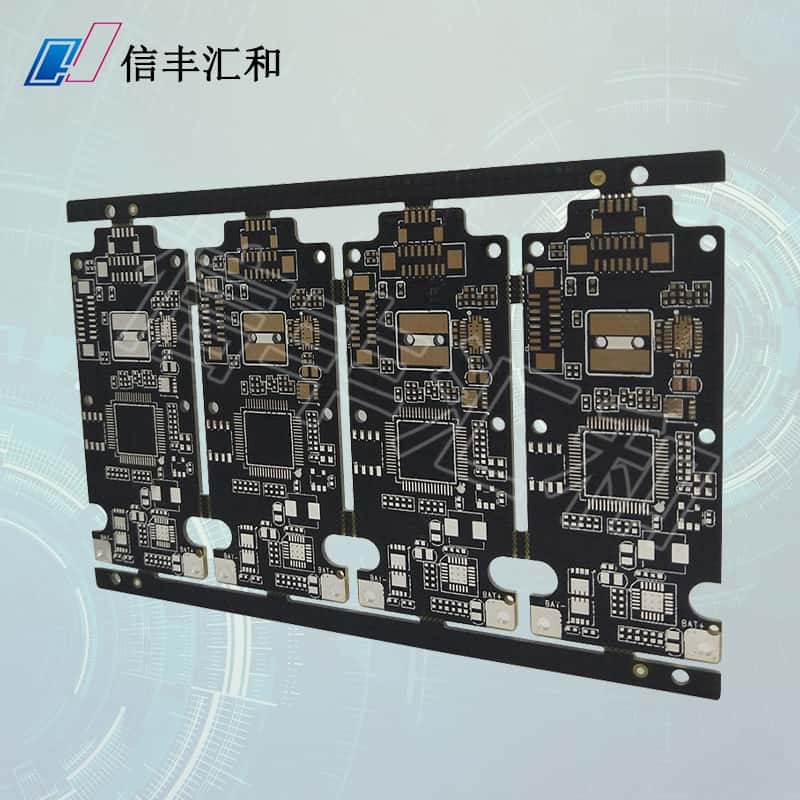

感光pcb制作流程

感光PCB的制作流程主要包括設計、曝光、顯影、電鍍和剝離等環節。在設計階段，通過PCB設計軟件進行電路圖的設計和布局，將電路圖轉化為PCB板的圖形文件，同時添加必要的元器件和銅箔。曝光階段，將設計好的PCB圖形文件與感光膠片疊加，并使用紫外線曝光機進行曝光，使感光膠片固化，形成電路圖樣。

曝光完成后，進入顯影階段。將經過曝光處理的感光膠片放入顯影液中，使涂覆在銅箔上的感光膠透明化，顯現出電路圖形。顯影過程中要控制顯影液的時間和溫度，以確保顯影效果準確。完成顯影后，進行一次水洗，去除顯影劑的殘留。

顯影完成后，進行電鍍處理。將顯影完成的PCB板浸入電鍍槽中，通過電解作用，在銅箔表面形成一層均勻的金屬銅，以增強導電性。電鍍時間和溫度要控制好，以保持鍍層質量的穩定。

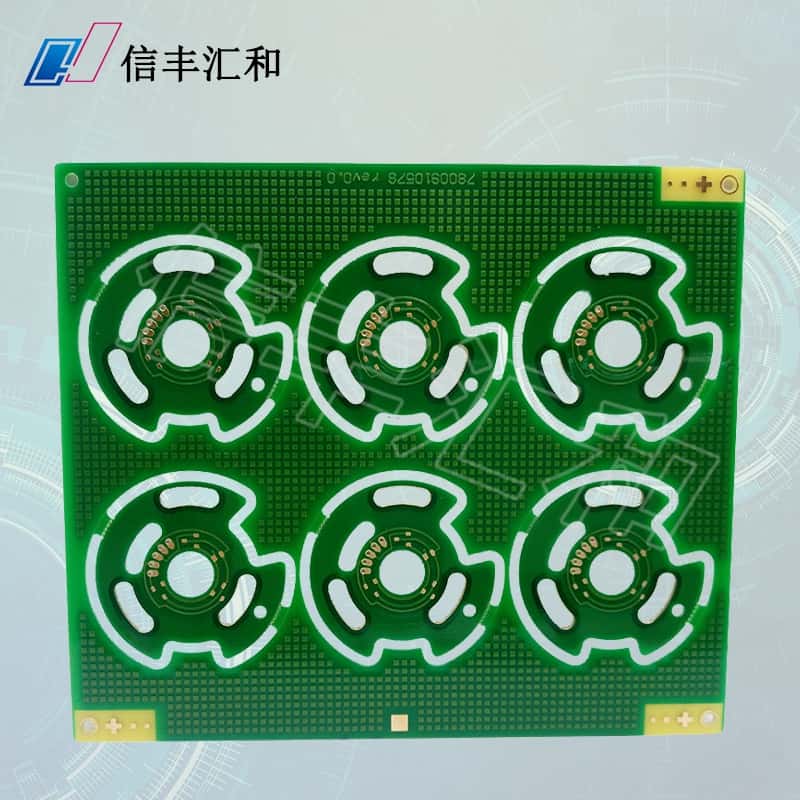

感光pcb制作流程

電鍍完成后，進入最后的環節-剝離。將經過電鍍的PCB板放入剝離液中，使感光膠剝離，顯露出銅箔條路，形成最終的電路圖案。剝離過程中要控制剝離液的濃度和時間，以保證剝離的均勻性和徹底性。剝離完成后，進行水洗和干燥，即可得到成品感光PCB板。

在感光PCB制作流程中，還有一些細節需要注意。首先，設計階段要確保電路圖的合理性和布局的緊湊性，以最大限度地減少電路板尺寸。其次，在曝光過程中要注意曝光機的光照均勻性和曝光時間的準確性，以避免圖形變形或過曝現象。此外，顯影、電鍍和剝離過程中的溫度、液體濃度等參數也需要嚴格控制，以確保制作出的PCB板質量穩定。

一流的感光PCB制作流程不僅需要高端的制造設備和精湛的工藝技術，還需要嚴格的質量控制和優化的流程管理。只有這樣，才能保證每個PCB板的質量卓越，滿足客戶各種應用需求。

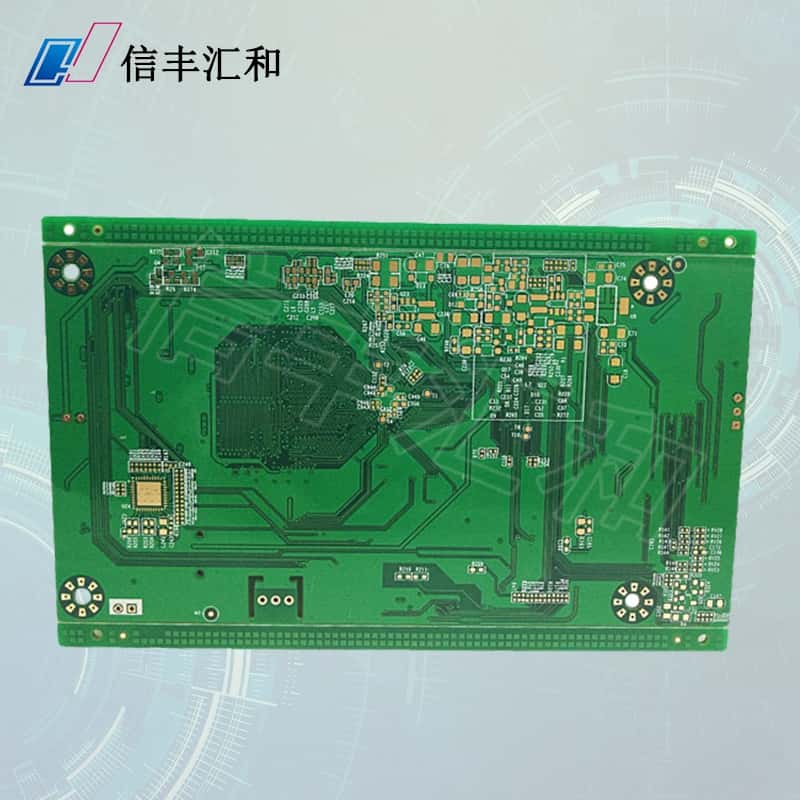

感光pcb制作流程

綜上所述，感光PCB的制作流程包括設計、曝光、顯影、電鍍和剝離等環節，每一步都需要精確控制各種參數。高質量的PCB制作需要優秀的制造設備和工藝技術，同時也需要質量控制和流程管理的嚴格把關。如果您有PCB制作需求，建議選擇經驗豐富、設備先進的生產廠家合作，以確保PCB的質量和可靠性。

專業PCB線路板制造廠家-匯和電路：13058186932
