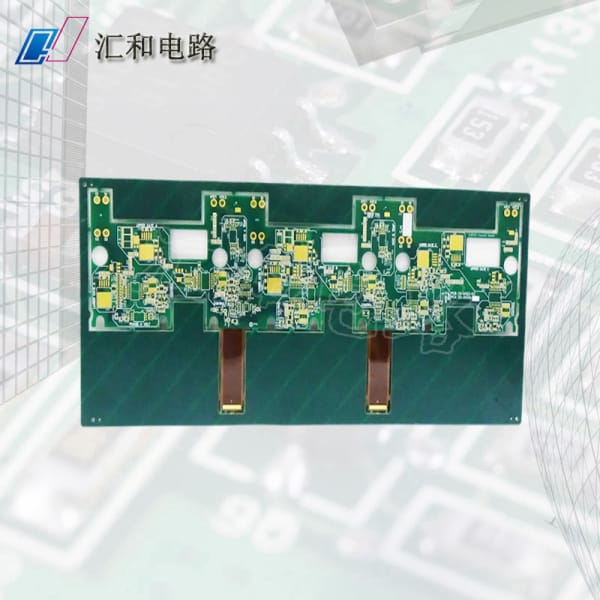

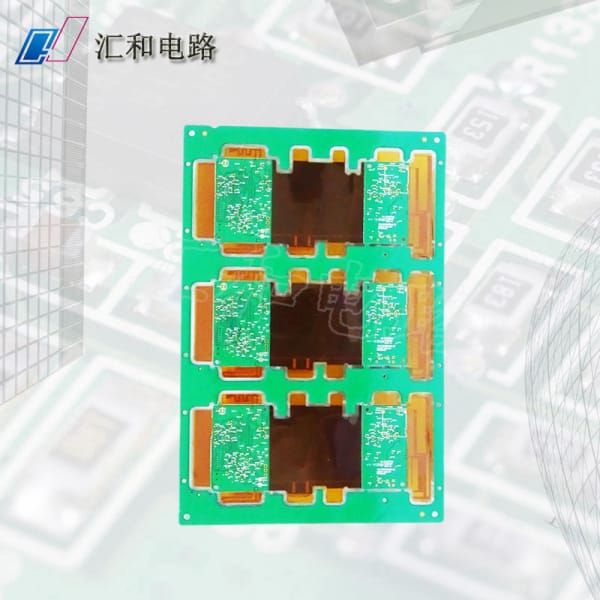

PCB印刷電路板是一個廣泛應用于電子元器件中的高精度印刷電路板。它通過印刷電路技術將電路圖轉化為實際的電路板，能夠在極小的空間內集成大量的電子元器件，從而大大提高電路的可靠性和性能。
PCB印刷電路板的生產流程包括設計、印刷、切割、穿孔、焊接等環節。在設計過程中，工程師需要根據電路圖的要求進行設計，并按照規格要求設計電路板的尺寸和層數。在印刷過程中，將印刷電路板涂上感光涂層，并使用光掩膜將電路圖轉移到電路板上。在切割和穿孔過程中，將電路板切割至標準尺寸，并打出所需的孔洞。最后，將電子元件焊接到印刷電路板上。
PCB印刷電路板的應用范圍非常廣泛。它被廣泛應用于計算機領域內的主板、顯卡、內存條等重要組成部分，以及通訊設備、汽車電子、醫療設備等其他各個領域。在電路設計過程中，PCB印刷電路板也是一個必不可少的組成部分。它能夠對電路進行隔離、提高電路的可靠性和穩定性，同時還能夠大大提高生產效率和降低成本。
總之，PCB印刷電路板是現代電子元器件中不可或缺的一部分。它通過印刷電路技術，將電路圖轉化為實際的電路板，并實現不同電子元件的集成和互聯。在電子元器件領域中，PCB印刷電路板的應用范圍非常廣泛，成為各個領域中的關鍵組成部分。
專業PCB線路板制造廠家-匯和電路：13058186932
